Découvrez la solution qui change la donne : NEXELAN, l'avenir de l'intégration à grande échelle, accessible et abordable des systèmes laser USP.
- Gravure
- Ablation
- Micro-découpe
- Changeur d'outils automatique
- Jusqu'à 6 opérations par machine
- Le meilleur de la polyvalence

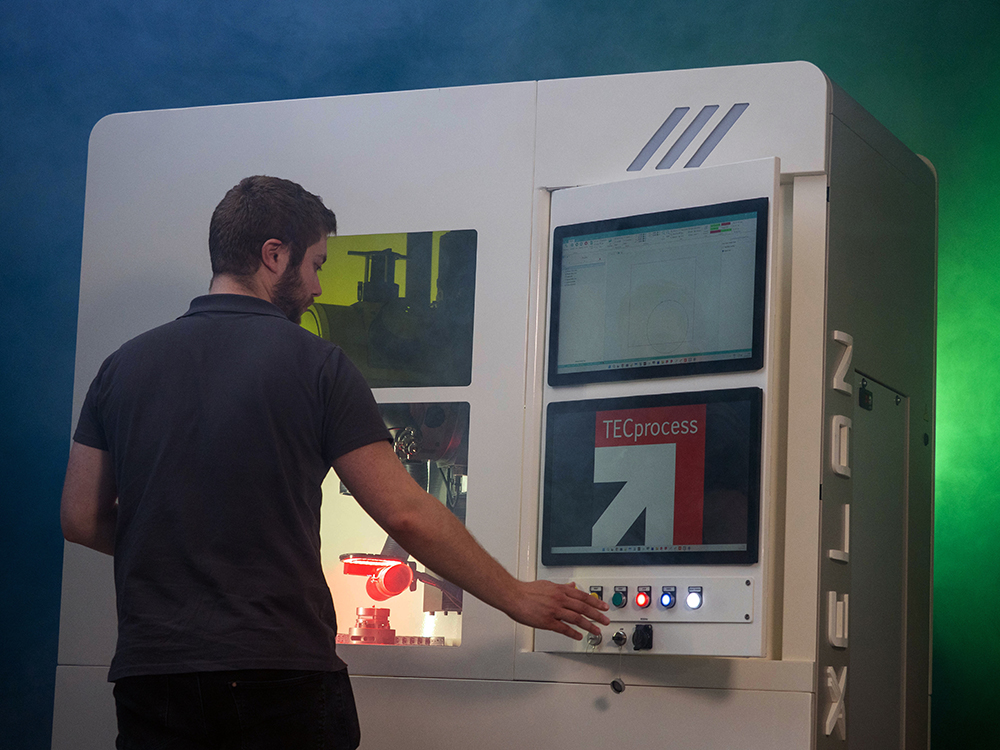

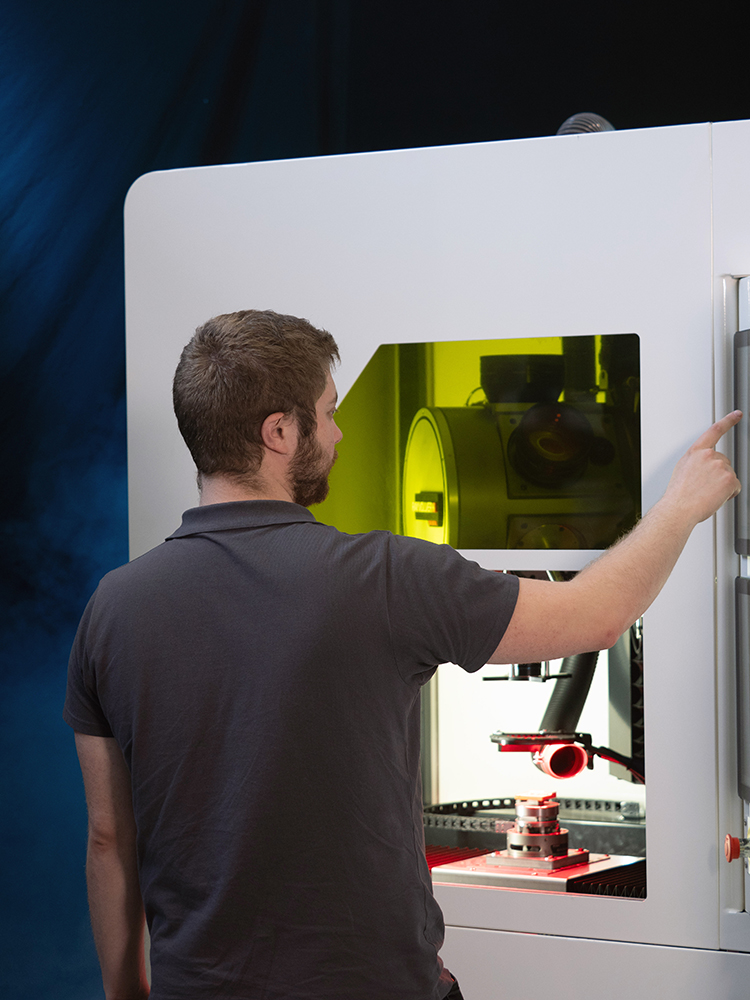

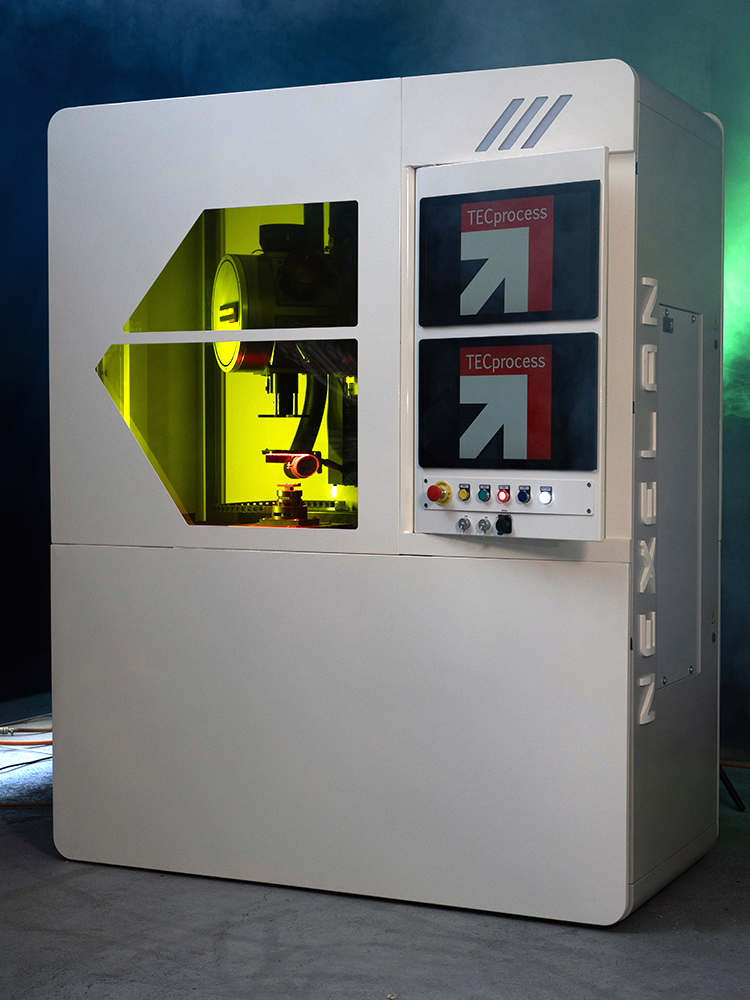

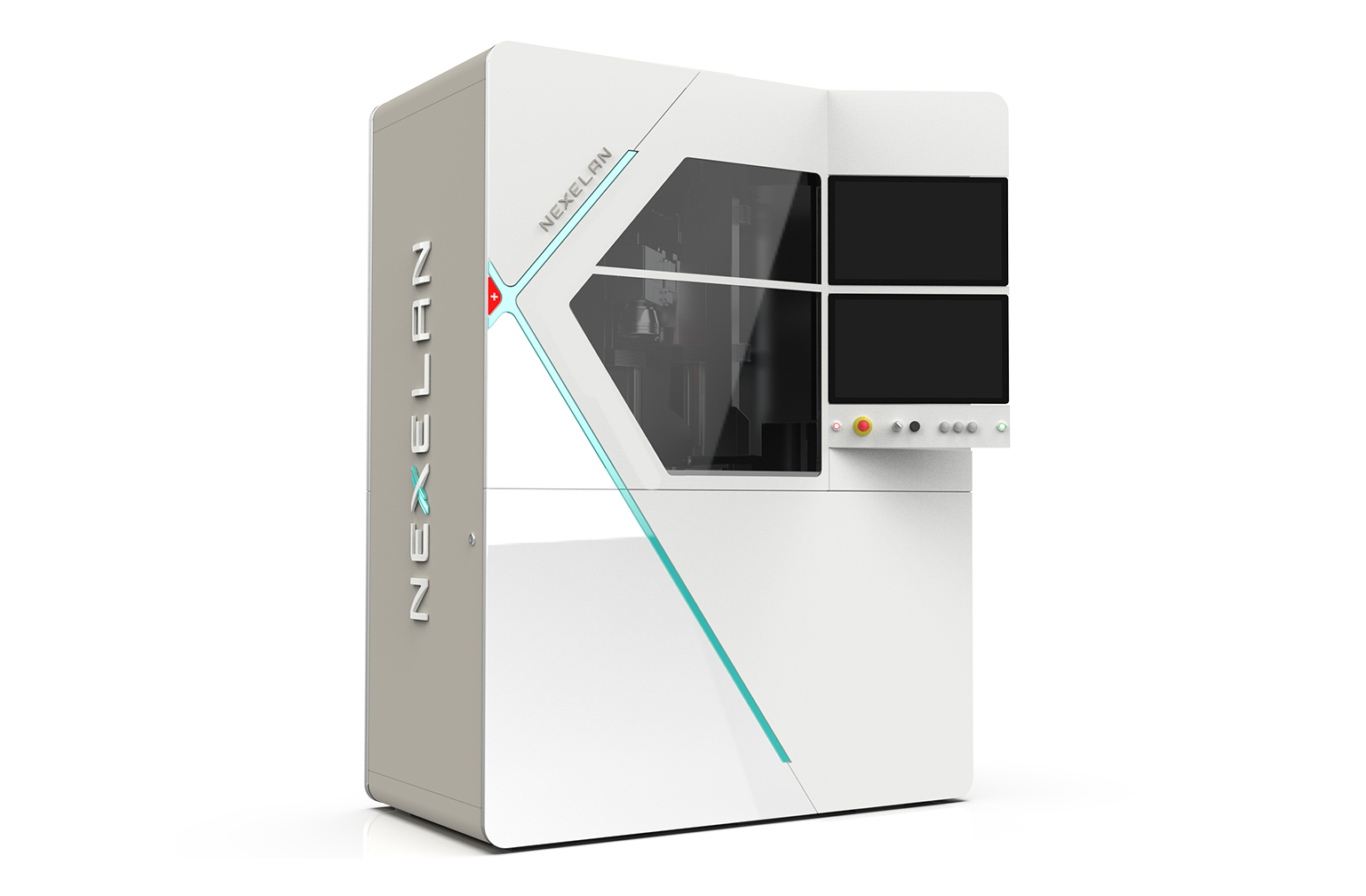

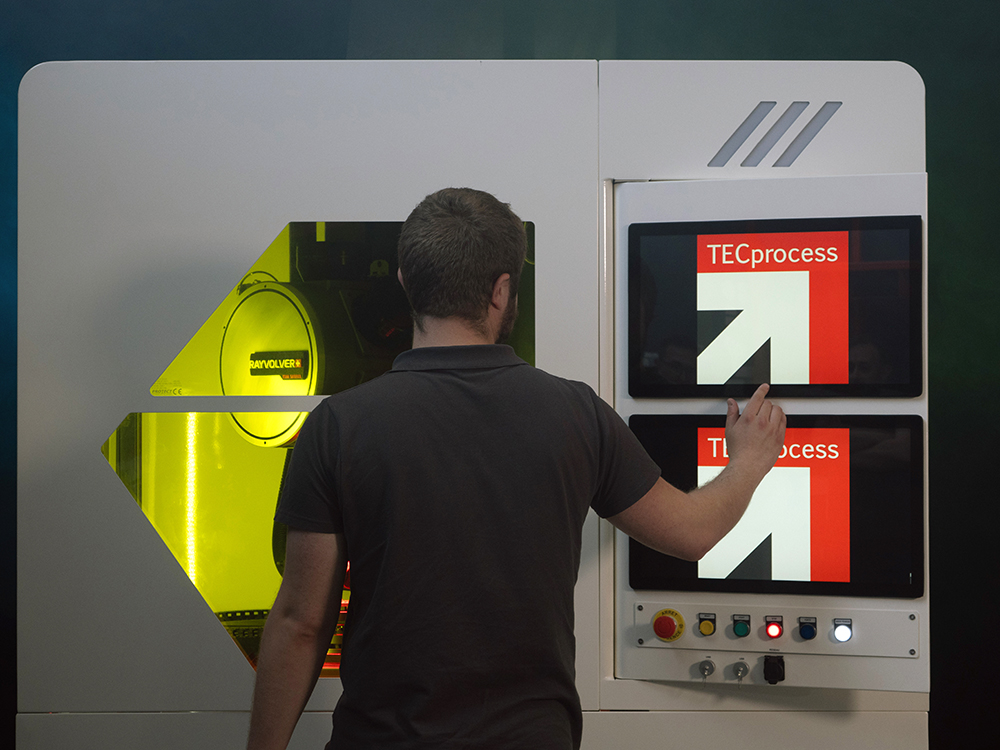

TECprocess a relevé le défi et présente pour la première fois sa nouvelle plateforme laser femtoseconde NEXELAN, une machine compacte et polyvalente pour gravure, ablation et découpe en 2D et 3D.
La solution intègre un changeur d’outils automatique novateur qui permet de combiner jusqu’à six opérations d’usinage laser et de mesure sur une seule machine.
|
Spécifications techniques |
||
|
Dimension Machine (mm) |
1'650 x 850 x 2'350 |
|
|
Poids Machine (kg) |
1'800 |
|
|
Dimension de la table (mm) |
150 x 210 |
|
|
Courses X / Y / Z (mm) |
500 x 400 x 400 |
|
|
Sources laser |
Sources multiples : |
|
|
Longueur d'onde (nm) |
IR 1030 / GR 515 / Hybride 1030+515 |
|
|
Tête scanner |
scanCUBE / excelliSCAN |
|
|
Optiques |
Selon la configuration du RAYVOLVER |
|
Les applications typiques de la technologie laser à impulsions ultra-courtes (USP) incluent la gravure et la découpe de pièces d'horlogerie et de joaillerie, la texturation de micro-moules pour les systèmes optiques miniatures, la gravure et la découpe dans les dispositifs médicaux, y compris les applications de black-marking, le micro-tournage par laser, etc.
Le défi à venir pour répondre à des demandes de plus en plus complexes est de combiner la technologie laser, la flexibilité de la configuration optique et la métrologie sur une seule plate-forme afin d'obtenir des pièces meilleures, d'une qualité sans précédent et dans les plus brefs délais.
Votre équipement de production peut ainsi évoluer et s'adapter dans le temps aux besoins changeants de vos clients, offrant une valeur ajoutée précieuse pour tous types de géométries et tous types de matériaux et octroie un avantage concurrentiel unique à votre propre configuration.

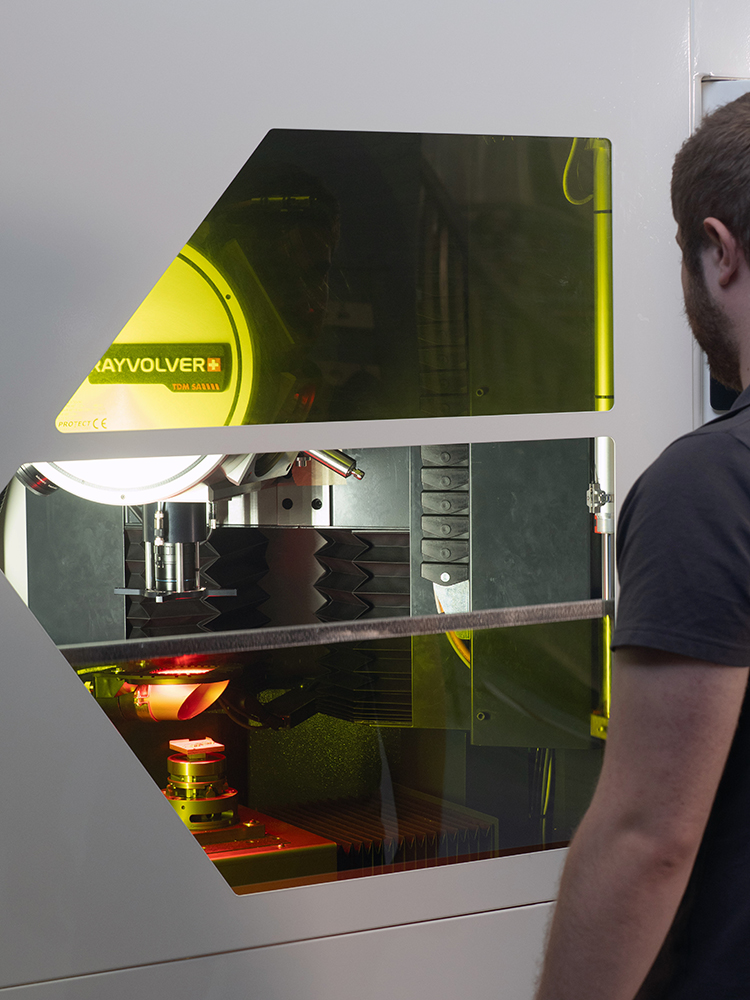

Le RAYVOLVER, qui a fait l’objet d’une dépose de brevet, est le moyen fiable et compact de booster la productivité de votre futur équipement laser sans compromis entre qualité et complexité.
La solution proposée est un nouveau système permettant la combinaison de plusieurs optiques, outils de mesure et autres dispositifs en une seule et unique configuration.

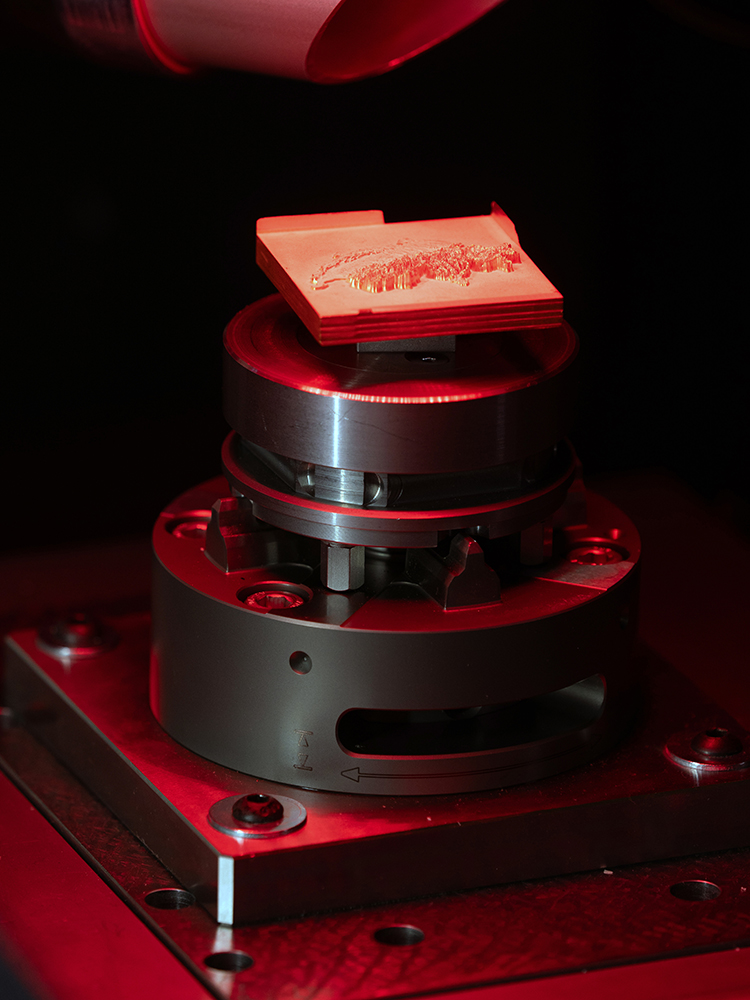

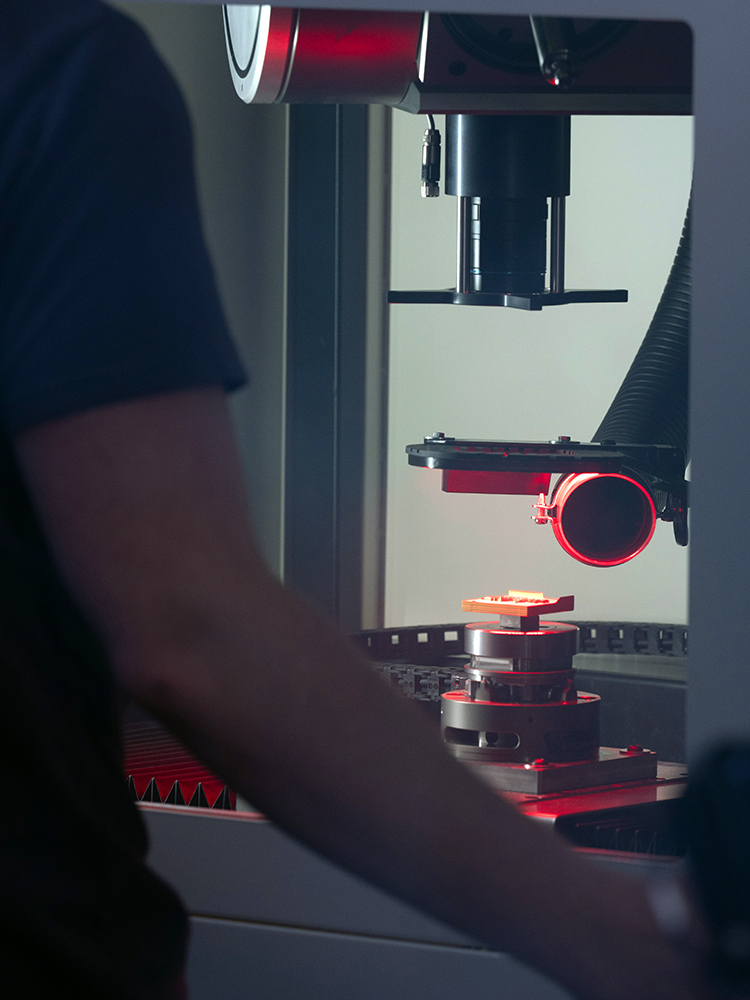

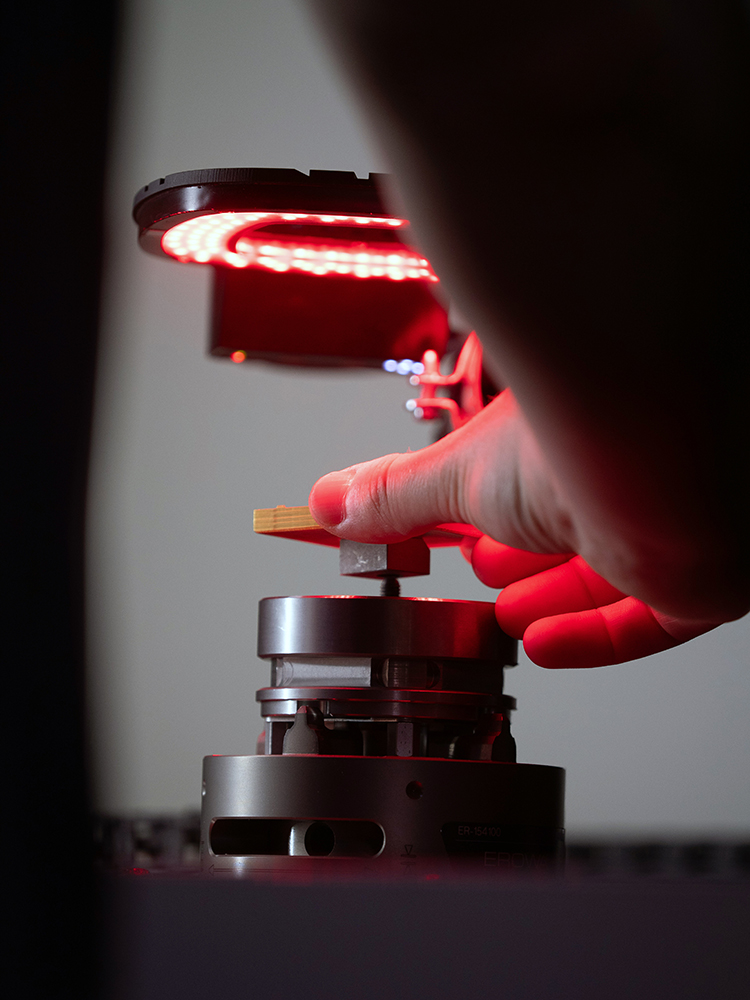

Le RAYVOLVER, qui a fait l’objet d’une dépose de brevet, est un changeur d'outils automatique basé sur un mécanisme de clampage de référence à haute répétabilité. Il répond à la fois à l'ambition de polyvalence optique et au besoin de métrologie intégrée en permettant une optimisation sans intervention humaine et ouvre la voie à une utilisation efficace de toutes les capacités de machines équipées de sources laser USP.
Ce système permet d'obtenir des bénéfices phénoménaux en termes de productivité en combinant le tout sur la même machine, sans compromettre la simplicité d'utilisation ou la précision des pièces. Les avantages qui en résultent, tels que le gain de temps et la fiabilité, sont uniques puisqu'ils éliminent tout simplement le repositionnement et le recalibrage risqués de pièces semi-finies et potentiellement coûteuses.

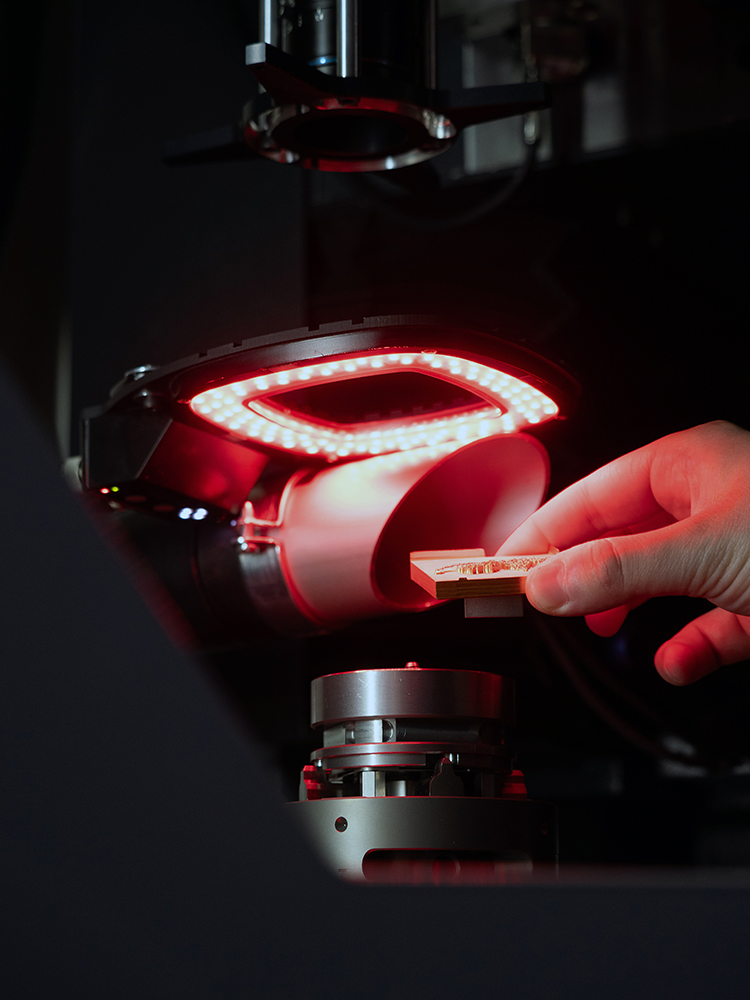

Le RAYVOLVER, associé aux performances exceptionnelles des meilleures têtes de balayage, libère tout le potentiel de l’usinage laser USP de haute qualité et permet aux concepteurs de produits et aux spécialistes de production de dépasser les limites fixées par les solutions conventionnelles. L'évolutivité implicite du process, partant d'une simple opération de gravure jusqu'à la combinaison complète du palpage, de vision, d’ablation, de découpe, de texturation, de finition, de contrôle qualité, de manipulation, etc. permet une maîtrise totale du process pendant tout le cycle de vie de la machine. Découvrez la solution révolutionnaire NEXELAN, l'avenir de l'intégration à grande échelle, accessible et abordable des systèmes laser USP.
